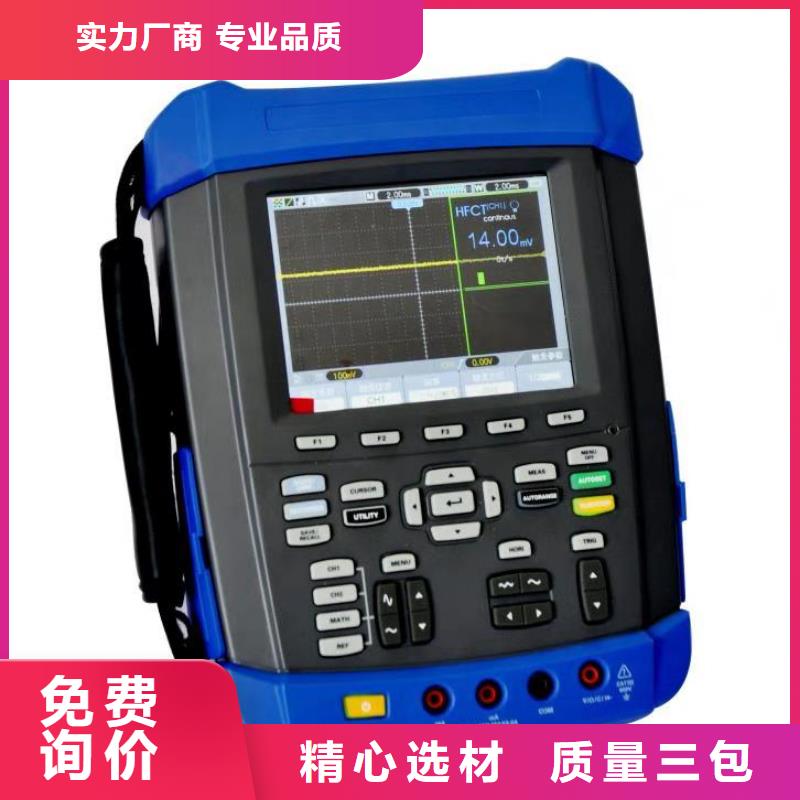

保定局部放电检测仪局放测量工作原理2.1、什么是局部放电?局部放电是指部分地桥接导体间绝缘的一种气体放电，这种放电可能会，或者不会出现在导体的近旁。通俗的说是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其它位置 。2.2、局部放电产生的原因局部放电对于高压电工产品往往是很难避免的，这是由于绝缘材料和绝缘结构在制造过程中常会含有比固体绝缘容易击穿的小气泡或油膜，在电场的作用下，会产生内部放电。绝缘材料和绝缘结构中电场分布不均匀，也会产生局部放电（如针尖电极、电极表面上的毛刺、或者是金属屑异物）。2.3、局部放电的分类2.3.1、内部放电：在介质内部或介质与电极之间的放电。这种放电的特性与介质的特性和气屑的形状、大小、位置以及气屑中气体的性质有关。2.3.2、表面局部放电：在沿介质表面的电场强度达到击穿场强时所发生的局部放电。在电机绕组、电缆、套管等绝缘结构的端部，从导体到介质表面经常会出现这种局部的放电。2.3.3、电晕放电：在气体中，高电压导体周围所产生的局部放电称为电晕。如高压传输线、高压变压器等高压电气设备，因高压接线端暴露在空气中，都有可能产生这种局部放电。

保定局部放电检测仪历史记录查看点击【历史记录】键，可以进入保存数据界面，记录包含每条数据的所有图谱以及记录类型同步方式设备名称任务编号、时间、单位局放值背景以及背景阈值所有详细信息。通过操作按钮可以对历史记录进行一系列操作。 外同步的使用在现场试验时，为了得到稳定而且准确的相位，可以采用外同步触发方式，在系统设置里，将触发方式改成外同步，将无线同步发射器接到试验电源上，点击运行，此时放电相位为稳定而准确的相位。注意：无线同步连接试验电源时，应严格按照LNE的表示进行接线。传感器的使用?TEV传感器TEV传感器能够感应出开关柜金属柜体上的暂态电压形成一定的高频感应电流。使用时将TEV传感器紧贴在金属柜体上。TEV传感器?非接触式超声传感器使用非接触式超声传感器是对发生局放时在空气中传播的超声波进行检测。要求放电源与传感器之间必须有良好的空气路径，对于封闭良好，无气孔及空气间隙的开关柜将无法检测。使用时将传感器吸附在开关柜体上，防止超声移动产生干扰信号，并将超声探头对准设备的缝隙处进行检测。非接触式超声传感器?接触式超声传感器接触式超声传感器使用时在超声传感器上涂抹耦合剂，将传感器放到传感器支架内，并用绷带固定在GIS上的被测位置。

保定局部放电检测仪适用范围本设备主要用于部分35kV电压等级以下电力产品如互感器、电力变压器、高压开关柜高压断路器电缆附件所有绝缘器具等高压试品进行工频耐压、局部放电试验及其科学研究试验。使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻≤0.5Ω主要设备的技术参数（一）、GTHW-10/100工频无晕试验变压器额定容量：10kVA高压额定电压：100 kV低压额定电压：0.22kV高压额定电流：0.1A低压额定电流：45.5A测量绕组电压：100V相数：单相联结组：II0阻抗电压：≤10％输出波形畸变率：≤3％工频耐压水平：1100kV/1min局部放电量：额定电压下≤5PC80％额定电压下≤3PC允许运行时间：额定电压、额定电流下运行1分钟；2/3额定电压、2/3额定电流下连续运行冷却方式：油浸自冷

保定局部放电检测仪适用范围本设备主要用于部分35kV电压等级以下电力产品如互感器、电力变压器、高压开关柜高压断路器电缆附件所有绝缘器具等高压试品进行工频耐压、局部放电试验及其科学研究试验。使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻≤0.5Ω主要设备的技术参数（一）、GTHW-10/100工频无晕试验变压器额定容量：10kVA高压额定电压：100 kV低压额定电压：0.22kV高压额定电流：0.1A低压额定电流：45.5A测量绕组电压：100V相数：单相联结组：II0阻抗电压：≤10％输出波形畸变率：≤3％工频耐压水平：1100kV/1min局部放电量：额定电压下≤5PC80％额定电压下≤3PC允许运行时间：额定电压、额定电流下运行1分钟；2/3额定电压、2/3额定电流下连续运行冷却方式：油浸自冷

保定局部放电检测仪 系统工作原理：本机的局部放电测试原理是高频脉冲电流测量法（ERA法）。试品Ca在试验电压下产生局部放电时，放电脉冲信号经藕合电容Ca送入输入单元，由输入单元拾取到脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值的工作时间，并在这段时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。试验电压表经电容分压器产生试验电压过零标志讯号，在示波屏上显示零标脉冲，椭圆时基上两个零标脉冲，通过时间窗的宽窄调节可确定试验电压的相位，试验电压大小由数字电压表指示。第五章 操作说明1、试验准备：将机器后面板的三个开关都置于“关”的状态（1）检查试验场地的接地情况，将本仪器后部的接地螺栓用粗铜线（用编制铜带）与试验场地的接地妥善相接，输入单元的接地短路片也要妥善接地。（2）根椐试品电容Ca，藕合电容Ck的大小，选取合适序号的输入单元（表一），表一中调谐电容量是指从输入单元初级绕组两端看到的电容（按Cx和Ck的串联值粗略估算）。输入单元应尽量靠近被测试品，输入单元插座经8米长电缆与后面板上输入插座相接。
